Ferramental Industrial: Quando a Impressão 3D de Pellets Substitui a Usinagem CNC
- há 5 horas
- 5 min de leitura
Um jig que devia levar três dias de produção passa três semanas na fila da usinagem.
Ferramental de apoio — jigs, fixtures, gabaritos e moldes conceito de baixo volume — raramente é o produto que uma fábrica vende. É o que permite produzir o produto final. E, por isso mesmo, costuma ser tratado como prioridade baixa: entra na fila da usinagem CNC atrás dos pedidos que geram faturamento direto, e essa fila custa um tempo que a produção não tem.
A extrusão de pellets — uma tecnologia de impressão 3D industrial que dispensa o filamento e imprime direto do grânulo plástico — muda essa conta em um ponto específico: ferramental de baixo e médio volume, de grande porte, onde o prazo importa mais do que a tolerância de precisão. Este artigo mostra onde essa troca se paga — e onde a usinagem CNC continua sendo a escolha certa.
O custo real — de esperar por ferramental de apoio
A fila de usinagem CNC para ferramental de apoio costuma ser medida em semanas, não em dias — porque programação de máquina, matéria-prima em aço e mão de obra especializada priorizam peças de produção, não ferramentas de suporte.
Estudos de caso publicados no setor automotivo mostram reduções de 70% a 90% no custo e de 60% a 89% no lead time quando esse ferramental passa da usinagem convencional para a manufatura aditiva.
A Volkswagen Autoeuropa, por exemplo, reportou 89% de redução no lead time e 98% de redução de custo em fixtures de linha, economizando €475 mil em 24 meses — um dos casos mais citados do setor (veja mais em nosso artigo sobre impressão 3D automotiva).
O que é — extrusão de pellets para ferramental industrial (FGF)
FGF (Fused Granulate Fabrication) imprime direto do grânulo plástico — o pellet — sem passar pela etapa intermediária de extrusão em filamento. Isso reduz o custo de matéria-prima e permite volumes de impressão muito maiores, na casa do metro cúbico, sem custo proporcional de material.
Pellets custam entre 4 e 8 €/kg, contra 15 a 20 €/kg do filamento equivalente — uma economia de 60% a 75% no material, ou de 80 a 150 € por peça de 8 a 12 kg.
Os materiais compatíveis incluem ABS, PC, PP, TPU, PA e compostos reforçados com fibra de carbono ou fibra de vidro — cobrindo a maior parte dos materiais técnicos usados em ferramental de apoio industrial.
A conta — pellets vs. filamento vs. usinagem CNC
Critério | Usinagem CNC (alumínio) | FDM (filamento) | FGF (pellets — Ginger G1) |
Prazo típico — jig de porte médio | 2 a 4 semanas | 3 a 5 dias | 1 a 3 dias |
Custo de material (peça 8–12 kg equiv.) | Alto (matéria-prima + usinagem) | 15–20 €/kg | 4–8 €/kg |
Volume máximo em peça única | Depende da mesa da máquina | Geralmente < 0,5 m³ | Até 1 m³ |
Tolerância dimensional | ± 0,05–0,1 mm | ± 0,2–0,5 mm | ± 0,5–1,0 mm (peças grandes) |
Melhor uso | Cavidade de produção final | Peças médias, protótipos | Ferramental de apoio de grande porte |
Importante: a tolerância de 0,5 a 1,0 mm em peças grandes não substitui ferramental de produção final. É adequada para validação de geometria, fixtures de posicionamento e padrões de fundição — não para cavidades de injeção de produção.
Onde faz sentido — e onde a usinagem CNC ainda ganha
Faz sentido: jigs e fixtures de linha de montagem de grande porte (acima de 500 mm), com baixo a médio volume de uso
Faz sentido: padrões e modelos de fundição, moldes-conceito para validar geometria antes de usinar o aço
Faz sentido: protótipos funcionais em escala real, sem custo de ferramental dedicado
Ainda não faz sentido: cavidades de injeção de produção em alto volume — tolerância e resistência à abrasão da usinagem CNC seguem superiores
Ainda não faz sentido: peças que exigem acabamento superficial classe A sem pós-processamento adicional
Para ferramental de menor porte em resina fotopolimérica (moldes de silicone, gabaritos de inspeção em escala média), veja também nosso artigo sobre resinas para tooling industrial.

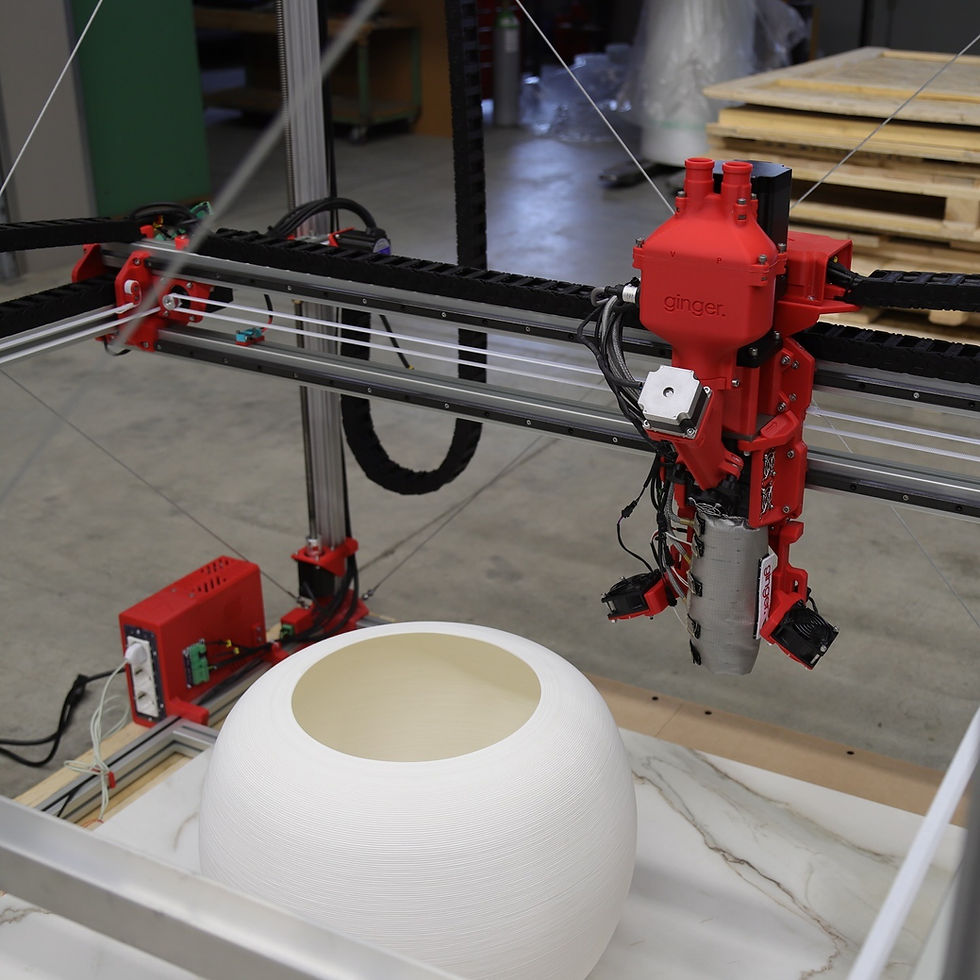

A Ginger Additive G1 — na Voxel Manufatura
A Ginger Additive G1 chega ao portfólio da Voxel Manufatura como distribuição exclusiva no Brasil. Sistemas de extrusão de pellets voltados à produção contínua em grande escala — como os EXT Titan Pellet da 3D Systems, com volumes de até 1,27 × 1,27 × 1,83 m — atendem operações que já têm esse porte de demanda. A G1 traz o mesmo princípio de extrusão de pellets para um formato compacto: 200 kg, energia 230V padrão (sem trifásico), sem necessidade de infraestrutura industrial dedicada.
Especificação | Valor |
Volume de impressão | 1 m³ (100 × 100 × 100 cm) |
Taxa de extrusão | 2–3 kg/h |
Bicos | Aço temperado — 3 / 5 / 8 mm |
Mesa aquecida | Até 100 °C |
Câmara fechada | Até 50 °C |
Peso total | 200 kg |
Energia | 230V padrão (sem trifásico) |
Controle | Klipper (open-source) |
Materiais | ABS, PC, PP, TPU, PA, compostos CF/GF |
Setup completo em 1 dia on-site, incluso no bundle.
Perguntas frequentes — sobre ferramental impresso em pellets
A impressão 3D em pellets substitui completamente a usinagem CNC no ferramental?
Não. Ela substitui a fatia de ferramental de apoio de baixo e médio volume e grande porte — jigs, fixtures, padrões de fundição. Cavidades de injeção de produção em alto volume continuam sendo trabalho de usinagem CNC em aço-ferramenta.
Qual a tolerância dimensional da Ginger Additive G1?
Entre 0,5 e 1,0 mm em peças grandes — adequada para validação de geometria, fixtures de posicionamento e padrões de fundição, não para dimensionamento final de cavidade de produção.
Quais materiais a G1 imprime?
Pellets de ABS, PC, PP, TPU, PA e compostos reforçados com fibra de carbono ou fibra de vidro, cobrindo a maior parte das aplicações técnicas de ferramental industrial.
A Voxel oferece test print antes da compra?
Sim. É possível enviar o arquivo de um jig, fixture ou padrão real para impressão de avaliação antes de decidir pela compra da máquina.
Por que a Ginger Additive G1 e não um sistema industrial maior?
Sistemas como os EXT Titan Pellet da 3D Systems (volumes de até 1,27 × 1,27 × 1,83 m) atendem produção contínua em grande escala. A G1 entrega a mesma tecnologia de extrusão de pellets em formato compacto — 200 kg, energia 230V padrão, sem necessidade de infraestrutura industrial — para quem ainda não precisa desse porte.
Fale com um especialista — antes de decidir
Tem um jig, fixture ou padrão de fundição parado na fila da usinagem? Envie o arquivo para um test print de avaliação ou tire dúvidas técnicas diretamente com um especialista Voxel.
Prefere um orçamento formal para a Ginger Additive G1 ou para um serviço de impressão sob demanda?
