Moldes de calçado em metal com impressão 3D Farsoon

há 1 dia
5 min de leitura

A impressão 3D em metal da Farsoon substitui o processo convencional de moldes de calçado — reduzindo etapas, habilitando geometrias impossíveis por CNC e cortando o ciclo produtivo. Moldes popcorn, EVA e RB saem do arquivo digital direto para a produção em série. A Voxel é distribuidora oficial Farsoon no Brasil.

Como a tecnologia SLM da Farsoon está sendo usada por fabricantes de calçado para produzir moldes com precisão, eficiência e escala industrial.

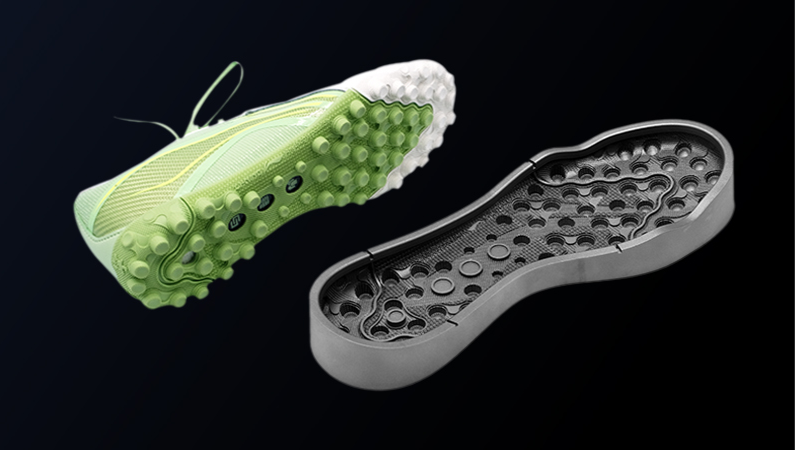

molde calçado impressão 3D metal Farsoon - Voxel

O problema: fabricação tradicional de moldes de calçado

O processo convencional de moldes de calçado envolve sequência longa de etapas manuais: molde de madeira CNC, acabamento, molde de silicone, molde de gesso, consolidação, fundição metálica e texturização. Cada fase adiciona tempo, mão de obra e potencial de erro acumulado.

A etapa de texturização é o gargalo mais crítico. Por limitações da usinagem, padrões muito intrincados ou com alta densidade de microdetalhes simplesmente não são viáveis. O resultado final fica restrito pelo que a fresa consegue alcançar.

comparativo fabricação molde calçado tradicional vs impressão 3D Farsoon — *Comparativo do processo de fabricação de molde de calçado: método tradicional versus impressão 3D em metal Farsoon.*

A solução: impressão 3D em metal para moldes de calçado

Com a impressão 3D em metal (LPBF), o fluxo colapsa. O arquivo digital vai direto para o equipamento e o molde metálico sai pronto para uso — com textura já aplicada digitalmente, canais internos conformais e geometrias que a usinagem convencional não alcança.

A Farsoon desenvolveu uma abordagem end-to-end para o setor calçadista: máquina, material, parâmetros de processo, pós-processamento e software de texturização foram todos desenvolvidos especificamente para moldes de calçado. Até agosto de 2024, a tecnologia já suportou a produção de mais de 100 milhões de pares de sapatos.

Victory Group Guangdong instalação Farsoon FS350M produção série moldes — *Parque instalado na Victory Group, Guangdong: mais de 30 sistemas Farsoon FS350M e FS200M em operação para produção em série de moldes.*

Tipos de molde e resultados por aplicação

Molde popcorn

Cada molde popcorn pode ter até 16.000 furos de ventilação, com diâmetro mínimo de 0,1 mm. A densidade superficial dos furos chega a 95%, garantindo aeração uniforme sem risco de entupimento. O resultado é sola leve e alta elasticidade — parâmetros que o processo convencional não consegue atingir com essa consistência.

Molde EVA

O gargalo do molde EVA convencional é o tempo de resfriamento na termoformagem. Com canais de resfriamento conformais impressos diretamente no molde, o contato entre canal e superfície é uniforme e contínuo — impossível de replicar por usinagem. O resultado é aumento de quase 100% na eficiência produtiva.

Molde RB

Moldes RB impressos em 3D comportam centenas ou milhares de padrões de design integrados em uma única peça. Comparado ao processo convencional, o lead time cai 20% e a durabilidade do produto final aumenta 20%.

Especificações Técnicas — Farsoon FS350M

Característica	Valor
Lasers	4 × 500W fibra
Velocidade de scanning	até 10 m/s
Velocidade de recoating	até 400 mm/s
Tempo para cobrir o leito completo	8 segundos
Ganho de eficiência no recoating	38% acima do padrão
Ângulo mínimo sem suporte (SRS)	25°
Ganho de produtividade (multi-layer)	30–40%

Farsoon FS350M sistema metal 4 lasers layout molde calçado - Voxel — *Farsoon FS350M com layout de moldes de calçado — 4 lasers de 500W para produção em alta cadência.*

Material ST1: desenvolvido para moldes de calçado

Em 2021, a Farsoon desenvolveu em parceria com fabricantes do setor o ST1 — primeiro aço de baixo carbono imprimível em 3D via PBF desenvolvido especificamente para moldes de calçado. O diferencial crítico do ST1 em relação ao aço inoxidável é a compatibilidade com eletrogravação, processo essencial para a texturização dos moldes.

O portfólio atual de materiais da Farsoon para moldes de calçado inclui também aços inoxidáveis e ligas de alumínio, cobrindo aplicações com diferentes requisitos de dureza e capacidade de gravação.

molde calçado material ST1 aço baixo carbono impressão 3D Farsoon — *Molde de calçado fabricado em ST1 — aço baixo carbono desenvolvido especificamente para impressão 3D em PBF.*

Tecnologias de processo aplicadas

SRS — Support Reduction System: reduz drasticamente a necessidade de suportes em estruturas suspensas. Permite fabricar geometrias com ângulos a partir de 25° sem suporte, viabilizando canais internos e undercuts que seriam inviáveis ou exigiriam pós-processamento intenso.

Parâmetros multi-layer: variação de espessura de camada dentro de um mesmo job, ajustada por região da peça. O incremento de produtividade alcança 30–40% sem comprometer a resolução nas áreas críticas.

Smart lapping: balanceia a carga de trabalho entre os quatro lasers por camada, minimizando o tempo ocioso entre eles e maximizando a eficiência do build.

Parâmetros detalhe/alta velocidade: cada camada é dividida em zona de contorno (parâmetros finos, alta precisão) e zona de preenchimento (parâmetros de alta velocidade). A qualidade superficial e a cadência produtiva não se excluem.

Software de texturização seletiva: lançado em maio de 2024, permite ao projetista atribuir múltiplos pontos de origem no molde para geração de texturas customizadas. Algoritmos ajustáveis controlam a distribuição dos padrões por superfície — atendendo tanto requisitos de ventilação quanto necessidades estéticas.

software texturização seletiva Farsoon moldes calçado — *Software de texturização seletiva Farsoon — geração de padrões customizados diretamente no modelo do molde.*

Vantagens da impressão 3D em metal para moldes de calçado

Redução do ciclo produtivo: eliminação das etapas de molde de madeira, silicone e gesso — o molde metálico final sai diretamente do equipamento.
Geometrias inacessíveis por CNC: furos de 0,1 mm, canais conformais internos e texturas de alta densidade superficial (95%) são viáveis apenas via impressão 3D.
Eficiência de resfriamento +100%: canais conformais nos moldes EVA dobram a eficiência do ciclo de termoformagem.
Lead time e durabilidade: moldes RB com lead time 20% menor e durabilidade 20% superior ao processo convencional.
Escala comprovada: mais de 100 milhões de pares produzidos com moldes Farsoon até agosto de 2024.

Perguntas Frequentes

Qual a diferença entre molde de calçado convencional e impresso em 3D?

O processo convencional envolve seis ou mais etapas manuais — madeira, silicone, gesso, fundição e texturização separada. A impressão 3D em metal comprime esse fluxo: o molde sai do arquivo digital já com textura integrada e canais internos, em menos etapas e com maior repetibilidade.

Quais tipos de molde de calçado podem ser fabricados com impressão 3D em metal?

Moldes popcorn (solas com microventilação), moldes EVA (solas de espuma termoplástica com resfriamento conformal) e moldes RB (borracha com padrões complexos). A Farsoon cobre os três tipos com máquina, material e parâmetros específicos para cada aplicação.

A tecnologia é viável para produção em série, não apenas protótipos?

Sim. A Victory Group opera mais de 30 sistemas Farsoon FS350M em produção contínua de moldes. O número acumulado de pares produzidos com essa tecnologia até agosto de 2024 ultrapassa 100 milhões.

Qual material é usado nos moldes impressos em 3D Farsoon?

O ST1 é o material principal — aço de baixo carbono desenvolvido especificamente para essa aplicação, compatível com eletrogravação para texturização. O portfólio inclui também aços inoxidáveis e ligas de alumínio para variações de dureza e acabamento.

A Voxel fornece a Farsoon FS350M no Brasil?

Sim. A Voxel é distribuidora oficial Farsoon no Brasil, com suporte técnico especializado para aplicações em metal.
