Serviço de impressão 3D SLS: PA12, PA11 ESD ou PA11 CF para peça de uso final
O material de uma peça em SLS sai da função que ela cumpre. Uso geral pede PA12, contato com eletrônica pede PA11 ESD, e rigidez pede PA11 com fibra de carbono.
A Voxel fabrica peça sob demanda por sinterização a laser nos três materiais, pelo serviço de fabricação SLS. Este artigo mostra onde cada um trabalha, o que ele entrega e onde ele para, para o pedido de orçamento chegar com o material certo.

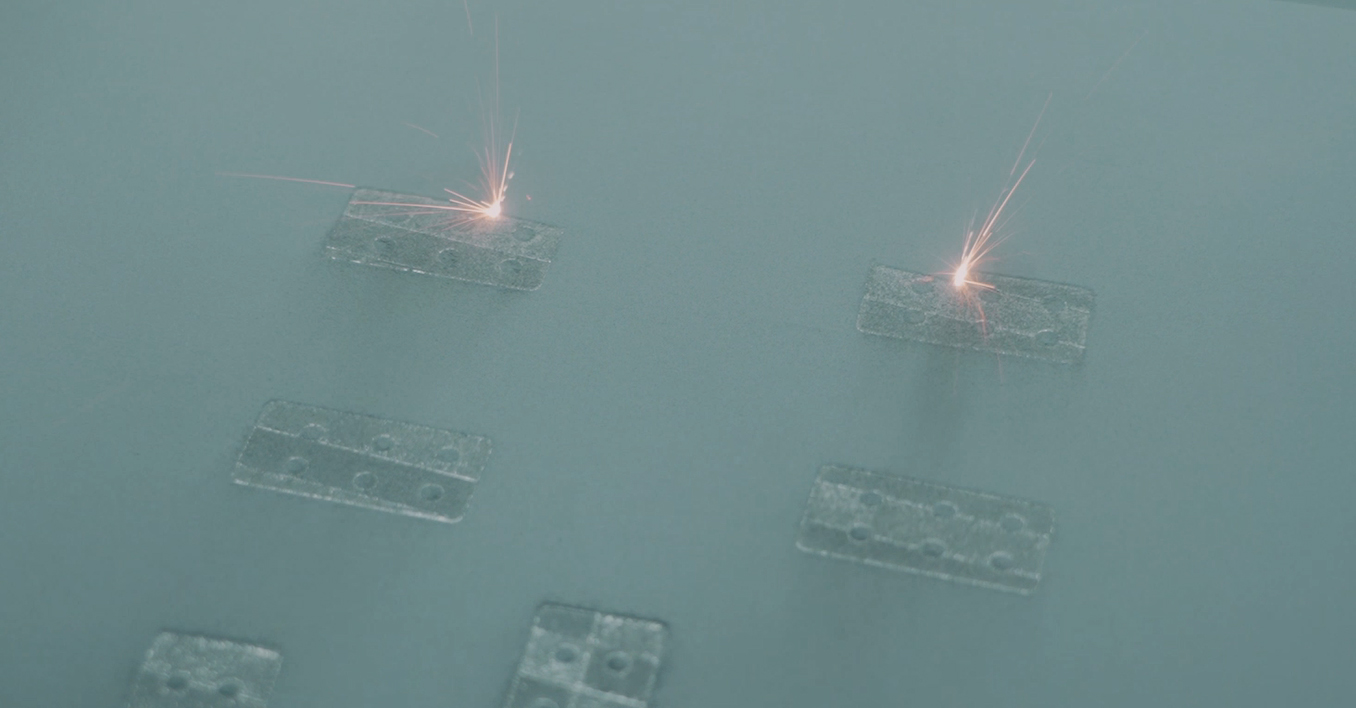

Quem ainda está escolhendo a tecnologia encontra FDM, resina e SLS lado a lado na página de serviços de fabricação sob demanda. Peça em metal segue outra rota, descrita no artigo sobre o serviço de impressão 3D em metal sem laser.
Três perguntas sobre a peça antes de escolher o pó
A escolha fica curta quando a peça é descrita pelo que ela faz. Três perguntas resolvem a maior parte dos pedidos.
- A peça encosta em componente eletrônico?carcaça, gabarito de montagem de placa, bandeja de linha e dispositivo de teste acumulam carga estática no manuseio. Com resposta sim, o material precisa dissipar essa carga, e a escolha é o PA11 ESD.
- A peça precisa segurar forma sob carga?suporte, braço, alavanca e peça que substitui alumínio pedem rigidez antes de tenacidade. Quando a deformação sob esforço é o problema, a escolha é o PA11 CF.
- A peça precisa absorver impacto ou flexionar?presilha, dobradiça, encaixe por pressão e capa de proteção pedem alongamento. O reforço de fibra atrapalha nesses casos, e a peça sai em poliamida sem carga.
Nenhuma das três se aplica? A peça é funcional de uso geral, e o PA12 resolve.
PA12, a peça funcional de uso geral
O PA12 é a poliamida mais usada em sinterização a laser. A Farsoon descreve o grade FS3300PA como indicado para protótipo funcional e peça de uso final com boa tenacidade, e como alternativa para produzir peça de reposição de geometria complexa.
- Carcaça e tampa de equipamento, sem exigência elétrica
- Protótipo funcional que vai para teste de montagem
- Peça de reposição com geometria que a usinagem não alcança
- Série curta de peça plástica que ainda não paga um molde de injeção
O limite do PA12 está nas outras duas perguntas. Ele não dissipa carga eletrostática, e a rigidez fica abaixo da versão reforçada com fibra. A linha de máquinas que processa esse pó está na página de impressoras 3D SLS Farsoon.

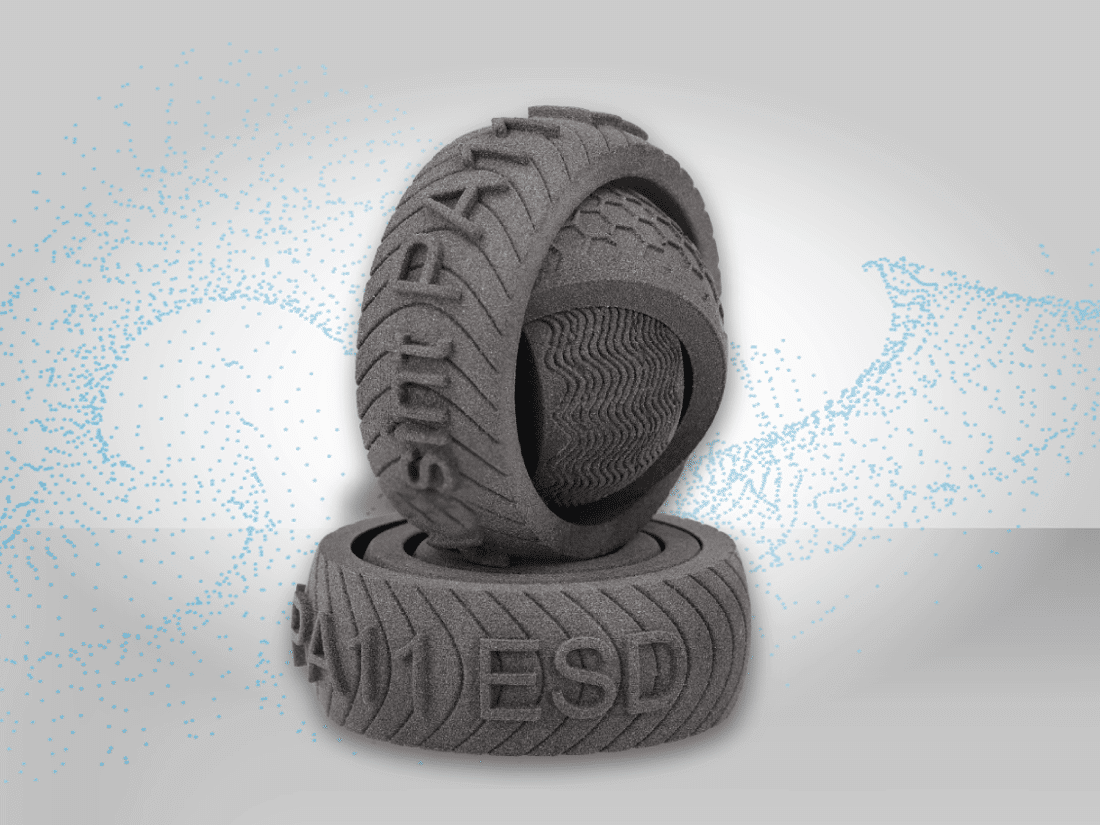

PA11 ESD, quando a peça encosta em eletrônica
O Ultrasint PA11 ESD, da Forward-AM, é uma poliamida 11 de origem biológica com propriedade dissipativa. A carga eletrostática acumulada na peça escoa pelo próprio material, e o componente sensível ao lado não recebe a descarga.
A Forward-AM indica o material para gabarito, dispositivo de fixação e auxílio de fabricação compatíveis com ESD na indústria eletrônica, para carcaça de eletrônico e para componente de sistema químico.
É o material de quem monta placa, testa módulo ou embala componente, e hoje compra peça usinada em plástico dissipativo para isso.
A resistividade se confere na ficha, antes do projeto. A Forward-AM entrega os valores de resistividade superficial e volumétrica sob pedido, na ficha técnica. A engenharia de aplicação confere esse número contra a norma interna de ESD da sua linha antes de fechar o material.

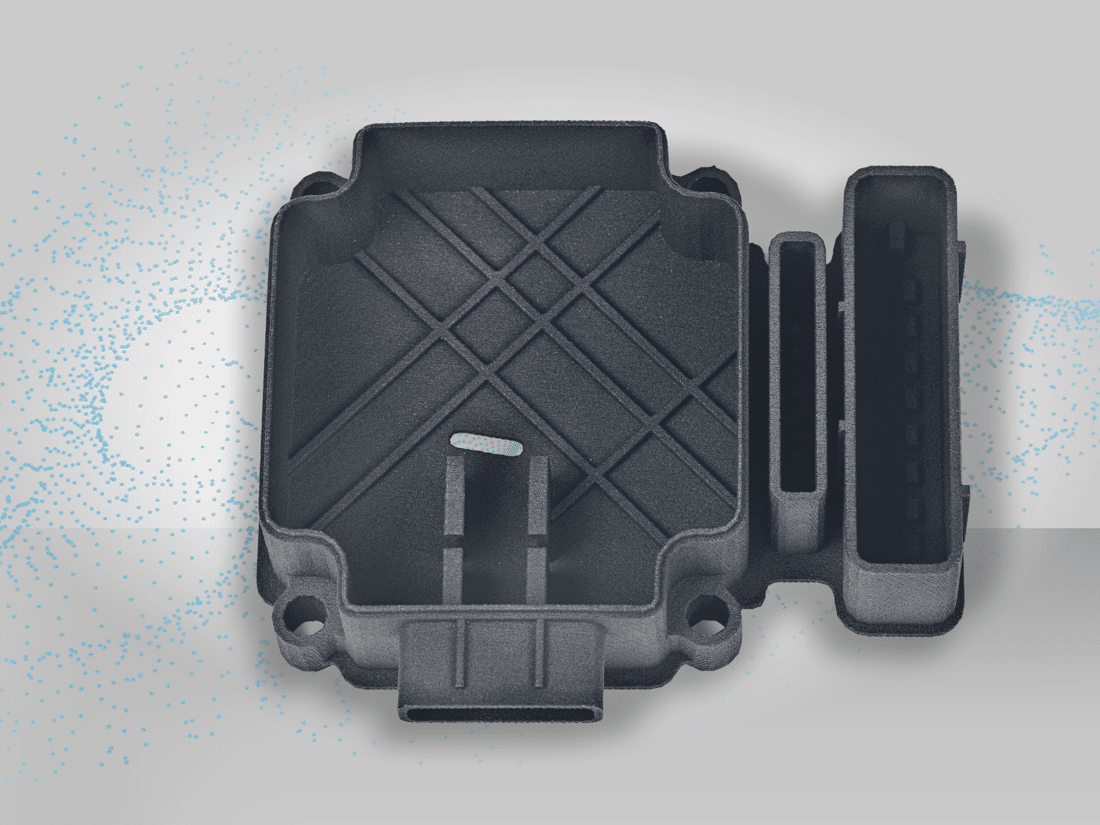

PA11 CF, quando a peça precisa de rigidez
A fibra de carbono muda o comportamento da poliamida 11. A peça passa a segurar forma sob carga, e perde parte da capacidade de deformar antes de romper.
4.500MPa
Módulo de Young
Ultrasint PA11 Black CF, conforme a Forward-AM
71MPa
Resistência à tração
O PA11 sem carga fica em 45 MPa na mesma ficha
189°C
HDT B a 0,45 MPa
Temperatura de deflexão térmica, com a peça seca
Ultrasint PA11, sem carga
Ultrasint PA11 CF
Módulo de Young de 1.100 MPa
Módulo de Young de 4.500 MPa
Alongamento na ruptura de 45%
Alongamento na ruptura de 11%
Impacto Charpy sem entalhe de 198 kJ/m²
Impacto Charpy sem entalhe de 63 kJ/m²
HDT B de 176 °C
HDT B de 189 °C
A troca aparece nas duas colunas. O PA11 CF é quatro vezes mais rígido que o PA11 sem carga, e alonga quatro vezes menos antes de romper.

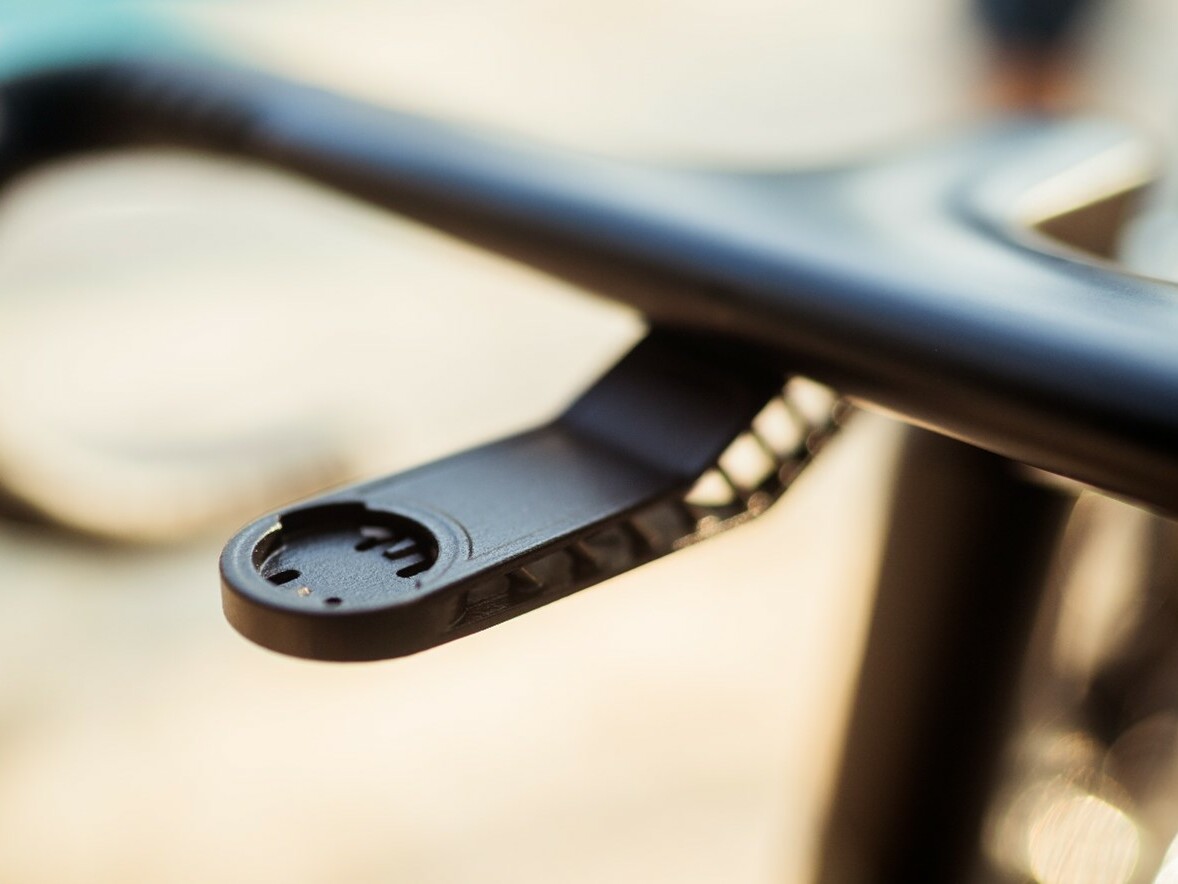

A Forward-AM indica o material para estrutura leve, componente aerodinâmico, peça de automobilismo, modelo de túnel de vento e substituição de metal. Os pós da marca estão na página de pó plástico Forward-AM.
Os três materiais lado a lado
A tabela reúne a decisão. Os números da linha PA11 vêm das páginas de produto da Forward-AM. O PA12 entra pela aplicação, porque o valor mecânico dele muda com o grade e com a máquina.
| Material | Onde a peça trabalha | O que ele entrega | Onde ele para |
|---|---|---|---|
| PA12 | Peça funcional de uso geral, protótipo e reposição | Tenacidade e geometria complexa sem suporte | Não dissipa carga eletrostática |
| PA11 ESD | Gabarito, dispositivo e carcaça na linha de eletrônica | Dissipação da carga estática pelo próprio material | Resistividade confirmada na ficha técnica, sob pedido |
| PA11 CF | Suporte, estrutura leve e substituição de metal | Módulo de 4.500 MPa e HDT B de 189 °C | Alongamento de 11%, sem folga para encaixe por pressão |
O que o acabamento muda na peça

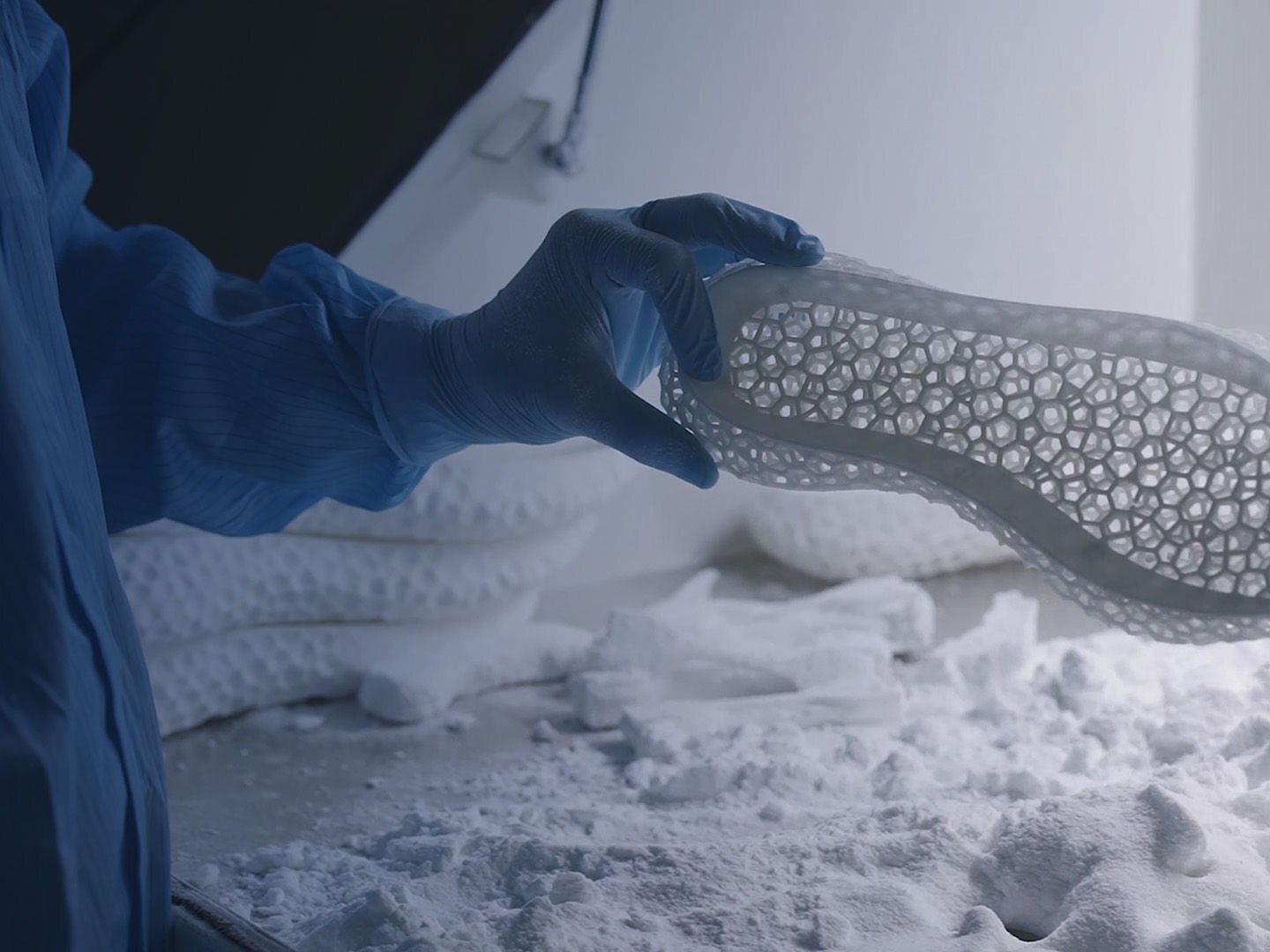

A peça de SLS sai da câmara envolvida no pó que não fundiu. O despoeiramento retira esse pó, e a superfície fica com o aspecto fosco e levemente granulado da sinterização.
Depois dele, o acabamento segue o uso. O jateamento uniformiza a superfície, o tingimento muda a cor da peça clara e o alisamento por vapor fecha a porosidade superficial. Face de vedação e furo de precisão continuam pedindo usinagem, e o desenho prevê sobremetal nelas. Os equipamentos dessa etapa estão na página de pós-processamento para impressão 3D.
Como pedir o orçamento sem ida e volta
O orçamento de serviço SLS sai direto quando o pedido chega com quatro informações.
- O arquivo 3D em STEP ou STL, com a unidade de medida declarada
- A quantidade do lote, e se ele se repete
- A função da peça, pelas três perguntas do começo deste artigo
- As faces que pedem tolerância ou acabamento específico
As regras de envio, de aprovação e de entrega estão na política de serviços de impressão 3D.
Mande o arquivo e a função da peça, e receba o material indicado
A engenharia de aplicação devolve o material, o acabamento e o orçamento da série, com a justificativa técnica da escolha.
Falar com a linha de ServiçosPerguntas frequentes
O que se pergunta antes de pedir a peça em SLS
Qual a diferença entre PA12 e PA11 na impressão 3D SLS?
O PA12 é a poliamida de uso geral da sinterização a laser, indicada para peça funcional, protótipo e reposição. O PA11 tem origem biológica e, na versão sem carga da Forward-AM, alonga 45% antes de romper, o que o favorece em peça que flexiona. As versões ESD e CF do PA11 somam dissipação eletrostática e rigidez.
O que é PA11 ESD?
É uma poliamida 11 com propriedade dissipativa: a carga eletrostática acumulada na peça escoa pelo próprio material. A Forward-AM indica o Ultrasint PA11 ESD para gabarito, dispositivo de fixação e carcaça na indústria eletrônica, e publica os valores de resistividade na ficha técnica, sob pedido.
Quando usar PA11 com fibra de carbono?
Quando a peça precisa segurar forma sob carga. O Ultrasint PA11 Black CF tem módulo de Young de 4.500 MPa e HDT B de 189 °C, segundo a Forward-AM. O alongamento cai para 11%, e por isso ele não serve para encaixe por pressão nem para dobradiça.
A peça impressa em SLS precisa de suporte?
Não. A peça é construída dentro do leito de pó que não fundiu, e esse pó sustenta a geometria durante a impressão. Por isso o SLS produz canal interno, encaixe e forma fechada que a usinagem não alcança.
O que mandar para pedir o orçamento de uma peça em SLS?
O arquivo 3D em STEP ou STL com a unidade declarada, a quantidade do lote, a função da peça e as faces que pedem tolerância ou acabamento específico. Com isso a engenharia de aplicação indica o material e orça a série sem ida e volta.
