Impressora 3D de pellet para ferramental de um metro
Molde, forma, modelo e gabarito de até 1 metro podem sair da própria fábrica. A Ginger G1 imprime o ferramental grande numa peça só, com o pellet que a injetora já usa, e entra na planta sem obra.
O ferramental grande costuma nascer longe da linha: num centro de usinagem que desbasta um bloco, numa marcenaria de modelos ou num fornecedor com fila própria. A impressora 3D de pellet Ginger G1 traz essa etapa para dentro de casa. Este artigo mostra que ferramental cabe na máquina, o que a planta precisa para recebê-la e quais perguntas fechar antes da compra, com os números publicados pela Ginger Additive.
O ferramental que hoje sai de fora
Cinco tipos de ferramental grande aparecem com frequência na indústria, e os cinco cabem no volume de 100 × 100 × 100 cm da G1.
- Molde de laminação para carenagem, capô e peça de compósito, que hoje se esculpe em espuma ou se usina em bloco
- Forma de termoformagem para validar a embalagem ou o painel antes de abrir a ferramenta definitiva
- Modelo de fundição e caixa de macho de grande porte, que a marcenaria de modelos entrega em semanas
- Gabarito de montagem e de solda, que muda a cada revisão do produto
- Dispositivo de fixação e de inspeção para peça grande da linha
O ponto comum é o mesmo: a peça é grande, sai em pouca quantidade e muda quando o projeto muda. É a combinação em que a impressão direta do arquivo 3D evita a fila e a remoção de material.
O que a planta precisa para receber a G1

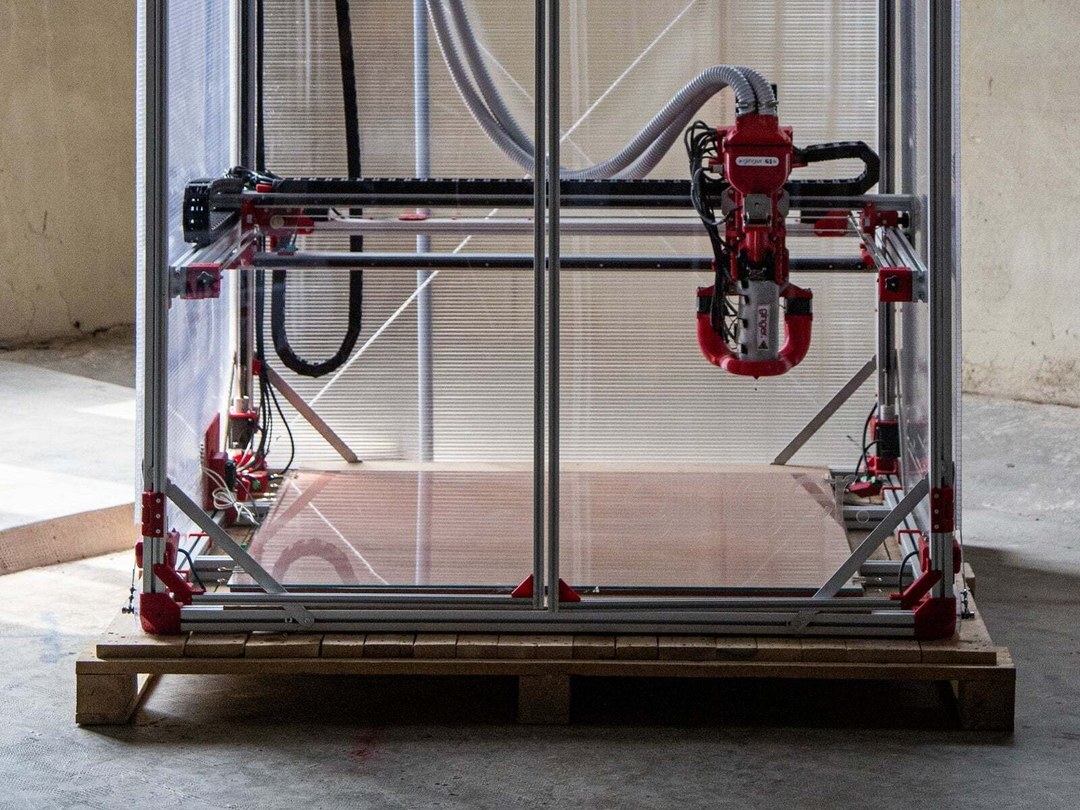

A G1 pesa 200 kg no total. Ela chega sobre palete e se posiciona sem guindaste e sem fundação, segundo a Ginger Additive.
A alimentação é de 230 V padrão, sem rede trifásica. A mecânica usa quadro aberto de alumínio e componentes de prateleira, e o fabricante envia o arquivo da peça imprimível quando uma delas falha.

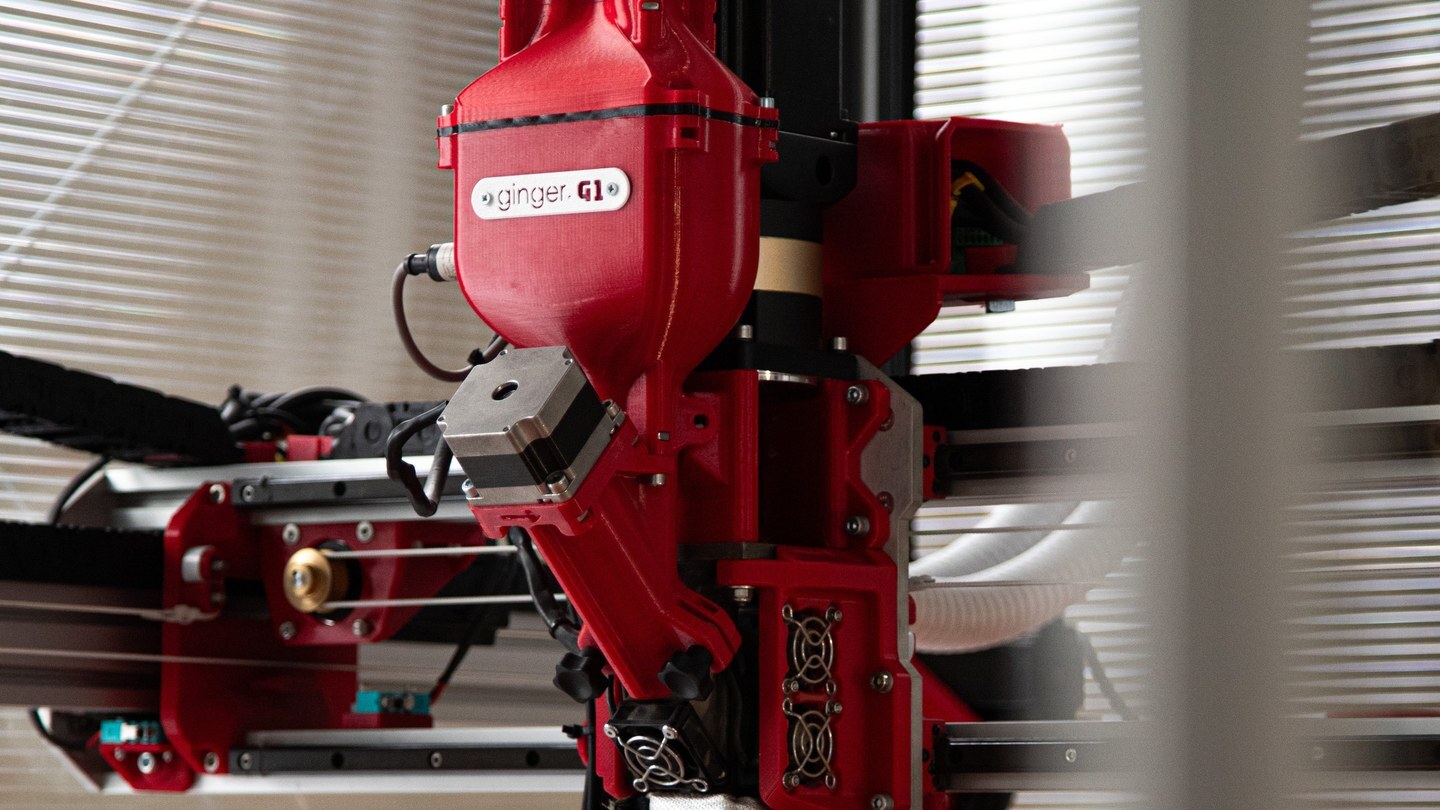

O controle roda em Klipper, com o fatiador da Ginger baseado no Orca e perfis prontos para a extrusora. Quem já opera impressora FDM reconhece o fluxo de trabalho.
Três números que definem o ferramental possível
O tamanho da peça, a temperatura do material e o ambiente térmico decidem o que a G1 imprime.
1000mm
Maior dimensão
Volume de 1000 × 1000 × 1000 mm numa peça
300°C
Temperatura do bico
Faixa que inclui PC e PPS, segundo a Ginger
50°C
Câmara fechada
Com mesa aquecida a 100 °C contra o empenamento
A câmara aquecida é o que segura a peça de um metro no lugar. Ferramental grande empena quando a camada de baixo esfria antes da de cima, e o invólucro térmico reduz essa diferença durante a impressão.
Qual pellet para qual ferramental
A Ginger Additive publica quatro famílias de pellet para a G1. A tabela cruza cada família com o ferramental em que ela costuma entrar.
| Família | Exemplos do fabricante | Ferramental em que entra |
|---|---|---|
| Estrutural | PETG com fibra de carbono e PA com fibra de vidro | Molde de laminação, gabarito e dispositivo que pedem rigidez |
| Alta temperatura | PC e PPS | Forma que trabalha perto de calor, como a de termoformagem |
| Externo | ASA e ABS | Dispositivo que fica exposto ao tempo no pátio |
| Padrão | PLA e PETG | Modelo de validação e protótipo em escala real |
O sistema de material da G1 é aberto. Não existe cartucho com chip nem pellet proprietário.

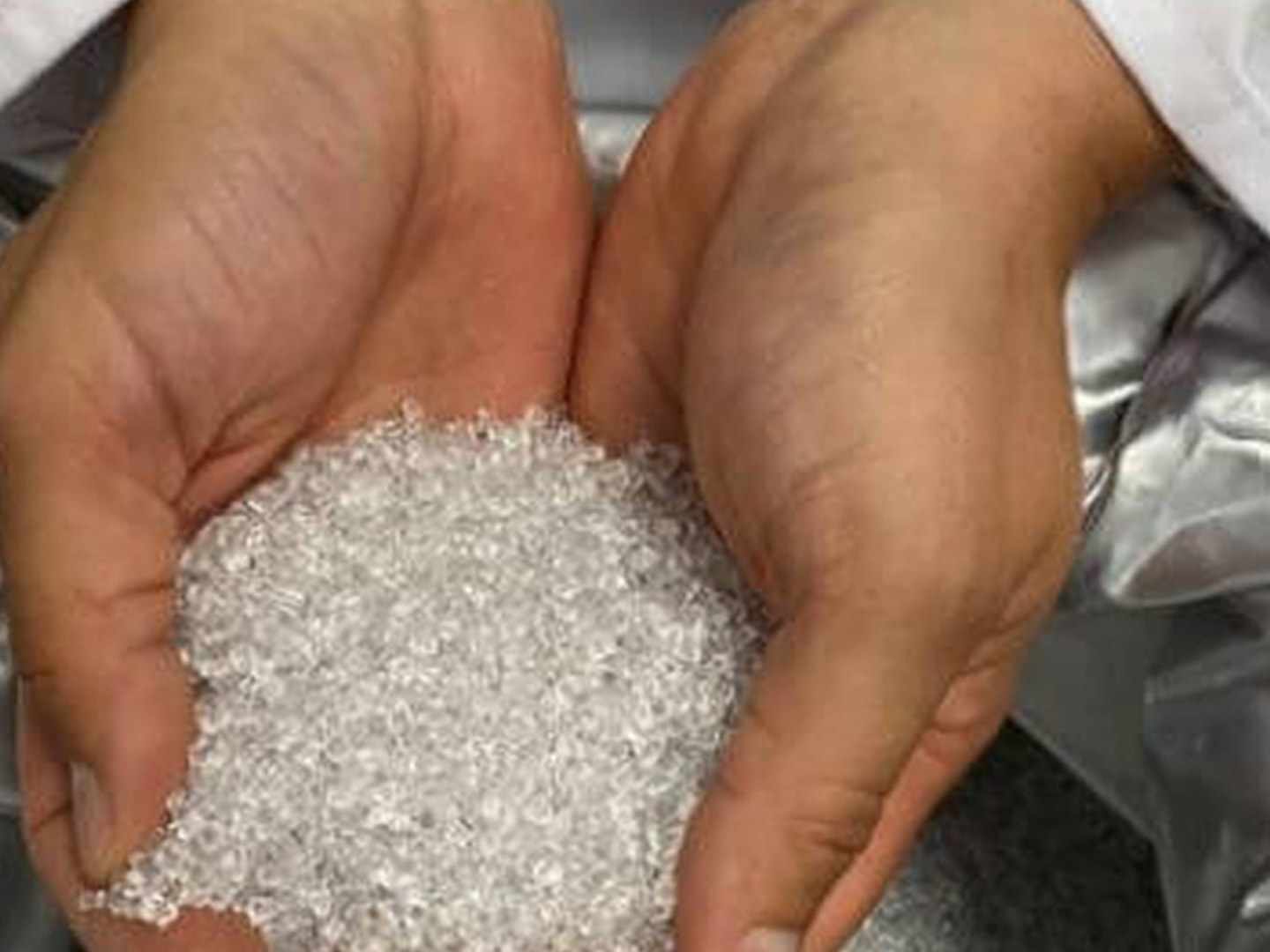

O grânulo de 3 a 5 mm é a bitola industrial padrão, a mesma que a injetora recebe. Partícula menor gera fluxo irregular, e partícula maior pode travar a alimentação.
O pellet de engenharia 3DXTech e Forward-AM para a G1 está na página de pellet para impressão 3D.
O que a G1 resolve e o que ela não resolve
A impressão em pellet troca a fila e a remoção de material pela deposição direta. Ela não substitui todo processo de ferramentaria.
Fica com o processo atual
Vai para a G1
Ferramenta de injeção de aço, que trabalha sob pressão e temperatura de produção
Molde de laminação e forma de polímero para série curta
Superfície espelhada direto da máquina, sem etapa de acabamento
Superfície de forma que aceita lixamento ou revestimento depois
Peça maior que 1 metro que não admite divisão
Peça de até 1 metro, ou maior dividida em módulos com encaixe
Medida fina em cota de ajuste
Gabarito e dispositivo em que a cota crítica recebe usinagem local
A superfície sai com o desenho das camadas. Onde o ferramental exige superfície lisa, a peça impressa recebe lixamento, revestimento ou usinagem de acabamento. A engenharia da Voxel avalia o arquivo antes da compra e diz qual etapa entra depois da impressão.

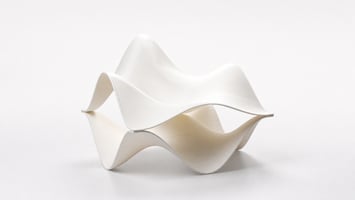

Quem avalia a G1 para design e mobiliário encontra os números dessa aplicação no artigo sobre a impressora 3D de pellet para móvel em escala real. A linha completa da marca está na página da Ginger Additive.
Mande o desenho do ferramental e saiba se ele cabe na G1
A engenharia da Voxel confere o tamanho, o material e o acabamento, e responde pela instalação, pela garantia e pelo suporte da Ginger G1 no Brasil.
Falar com a Alessandra no WhatsAppPerguntas frequentes
O que se pergunta antes de comprar a G1
Impressora 3D de pellet serve para fazer ferramental?
Serve para ferramental grande de polímero: molde de laminação, forma de termoformagem, modelo de fundição, gabarito de montagem e dispositivo de fixação. A Ginger G1 imprime até 100 × 100 × 100 cm numa peça só. Onde o ferramental exige superfície lisa ou medida fina, a peça impressa recebe acabamento depois.
O que a fábrica precisa para instalar a Ginger G1?
A G1 pesa 200 kg no total e liga em 230 V padrão. Ela entra na planta sem guindaste, sem fundação e sem alimentação trifásica, segundo a Ginger Additive. A Voxel faz a instalação, a garantia e o suporte no Brasil.
A Ginger G1 usa o mesmo pellet da injetora?
A G1 trabalha com pellet de 3 a 5 mm, a bitola industrial da injetora, em sistema de material aberto. A régua é a temperatura do bico, de até 300 °C, e a bitola do grânulo. Cada grade se confere antes da produção.
Qual pellet usar para molde e gabarito?
Para rigidez, a Ginger publica PETG com fibra de carbono e PA com fibra de vidro. Para temperatura, PC e PPS. A engenharia da Voxel indica a grade pela função do ferramental, e a linha de pellet 3DXTech e Forward-AM está no portal.
Em quanto tempo sai um ferramental de um metro?
A extrusora da G1 deposita de 2 a 3 kg de pellet por hora, e a Ginger Additive informa que a maior parte das peças grandes consome de 8 a 12 kg de material. O tempo real depende da parede, do preenchimento e do bico escolhido.
