Filamento PEEK biocompatível para guia cirúrgico e órtese sob medida
O guia cirúrgico saiu perfeito da impressora. Ele voltou empenado do quinto ciclo de autoclave.
Quem projeta órtese sob medida, guia cirúrgico odontológico, instrumento individualizado ou concha de aparelho auditivo conhece a sequência. A peça sai da usinagem em POM ou em policarbonato, passa na primeira esterilização, passa na segunda, e em algum ponto entre a quinta e a décima ela trinca, encolhe ou perde a cota.
O problema não está no projeto. Está na escolha do polímero: os dois materiais que dominam a peça usinada de baixo volume não foram formulados para resistir a vapor saturado repetidas vezes. É essa lacuna que o filamento PEEK biocompatível preenche.
Onde o policarbonato e o POM param
121°C
Ciclo de autoclave
Vapor saturado sob pressão, o ciclo padrão hospitalar
10
Ciclos do policarbonato
Até a hidrólise abrir microtrincas na superfície
500+
Ciclos do PEEK
Degradação mínima ao longo de todo o ciclo térmico
A autoclave hospitalar trabalha a 121 °C ou a 134 °C, com vapor saturado sob pressão. A temperatura sozinha não derruba o polímero ali. Quem derruba é a hidrólise, a quebra da cadeia molecular pela água em fase de vapor. Por isso um material pode ter transição vítrea acima da temperatura do ciclo e ainda assim falhar.
| Material | Comportamento em autoclave a vapor | Ciclos suportados |
|---|---|---|
| Policarbonato | Hidrólise da cadeia, com microtrincas na superfície | cerca de 10 |
| POM homopolímero | Retração dimensional e trincamento superficial | uso único, ou pouquíssimos ciclos |
| POM copolímero | Absorve pouca umidade, e aceita ciclo repetido até 121 °C | algumas centenas |
| PEEK, PPSU e PEI | Degradação mínima ao longo do ciclo | de 500 a mais de 1.000 |
O policarbonato perde por hidrólise em cerca de dez ciclos. O PEEK atravessa mais de quinhentos. É uma diferença de duas ordens de grandeza, e ela decide se o dispositivo é reutilizável ou descartável. Fontes: levantamentos técnicos de degradação por esterilização publicados pela Runsom Precision e pela Genesis Medical Plastics.

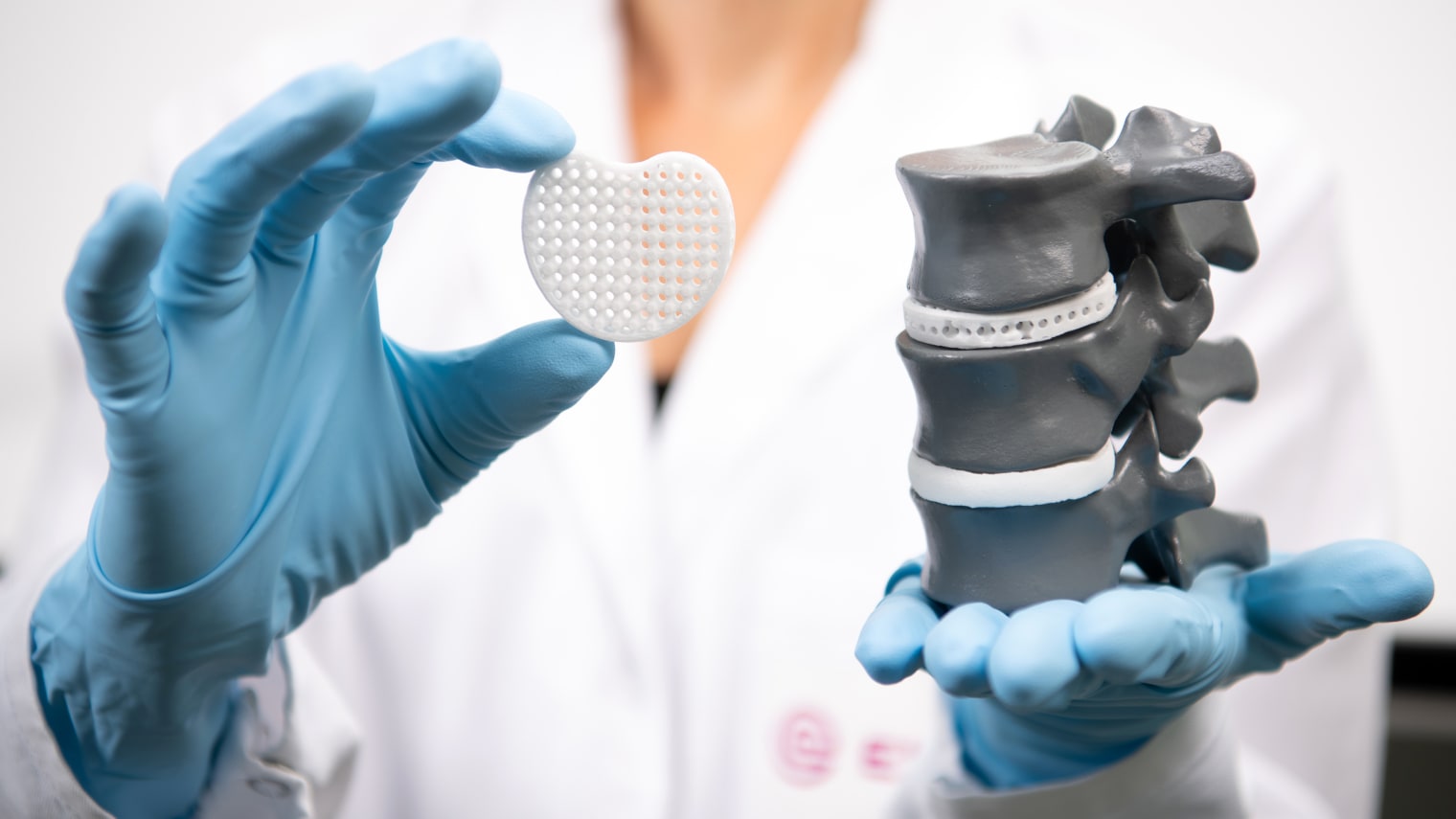

O que a Evonik declara sobre o Care M40 3DF
O VESTAKEEP Care M40 3DF é um filamento de poliéter-éter-cetona, o PEEK, formulado pela Evonik para aplicação médica com contato corporal de até 30 dias. Ele se processa nas tecnologias de extrusão comuns, a fabricação por filamento fundido e a modelagem por deposição fundida, e é a adição mais recente à linha Care Grade, construída sobre o polímero de alto desempenho VESTAKEEP Care M40.
Os cinco atributos que o fabricante nomeia
- Biocompatibilidadeavaliada conforme o tipo e a duração do contato corporal previsto para o dispositivo.
- Excelente resistência à temperatura
- Excelente resistência química
- Esterilizabilidade muito boa
- Manuseio fácil na impressão
O filamento é fabricado em sala limpa e submetido a gestão de qualidade estrita para materiais médicos. É a cadeia de controle em volta do filamento que separa o grau de engenharia do grau médico. A fórmula, sozinha, não separa. Fonte: página oficial do produto na Evonik Medical.
O limite de 30 dias
O recorte do projeto: contato corporal de até 30 dias. É esse limite que separa o dispositivo que a Voxel atende do implante permanente. Guia cirúrgico, órtese, prótese externa e instrumento individualizado ficam dentro. Implante que permanece no corpo exige um grau implantável, com outro conjunto de ensaios.
O número que decide o projeto é o limite de aplicação: contato corporal de até 30 dias. O Care M40 3DF cobre o dispositivo que toca o paciente por um período limitado, e não cobre o implante permanente.
Na prática, isso desenha a fronteira do projeto. Guia cirúrgico, instrumento individualizado, órtese, prótese externa e concha de aparelho auditivo ficam dentro do escopo. Implante que permanece no corpo fica fora, e exige um grau implantável, com outro conjunto de ensaios e outra documentação.
Aviso regulatório. O uso descrito aqui é não implantável. A validação clínica e regulatória do dispositivo final, incluindo a classe de risco e o registro na Anvisa quando aplicável, é responsabilidade do fabricante do dispositivo.
A Voxel fornece o material e o suporte de processo de impressão, e não valida uso clínico.
A ficha técnica que a Evonik não publica
A Evonik não publica ficha técnica aberta do Care M40 3DF: a página do produto traz o escopo de uso e os atributos, e os valores de ensaio se obtêm com a equipe técnica do fabricante. O que existe publicado, em norma, é a ficha do VESTAKEEP i4 3DF, o grau implantável da mesma linha de filamento. Os valores abaixo são dela, e servem de referência de ordem de grandeza para o PEEK VESTAKEEP em filamento.
| Propriedade | Valor | Norma |
|---|---|---|
| Resistência à tração | 94 MPa | ISO 527 |
| Módulo de tração | 3.500 MPa | ISO 527 |
| Temperatura de fusão | 338 °C | ISO 11357 |
| Transição vítrea | 152 °C | ISO 11357 |
| Deflexão sob carga de 1,80 MPa | 150 °C | ISO 75 |
| Deflexão sob carga de 0,45 MPa | 205 °C | ISO 75 |
| Densidade | 1.300 kg/m³ | ISO 1183 |
| Diâmetro do filamento | 1,75 mm, com tolerância de 0,02 mm | medição por laser multieixo |
| Comportamento à chama | classe V-0 em 3,2 mm | IEC 60695-11-10 |
A transição vítrea de 152 °C é o dado que fecha o argumento da esterilização: ela fica acima dos 134 °C do ciclo mais severo de autoclave a vapor. Os valores da tabela pertencem à resina do grau i4 e não constituem especificação do Care M40 3DF. Para projeto, peça a ficha do grau exato.
As quatro aplicações que o fabricante nomeia
- Concha de aparelho auditivo específica para o paciente
- Prótese e órtese personalizadas de parede fina
- Guia de perfuração cirúrgica para odontologia
- Instrumento cirúrgico individualizado
A Evonik lista quatro territórios de uso para o Care M40 3DF, e os quatro têm o mesmo padrão econômico: volume baixo, geometria única por paciente e exigência de esterilização.
Nas quatro, o molde não se paga e a usinagem consome tempo de máquina em geometria que muda a cada unidade.
É exatamente o desenho de custo em que a impressão por filamento ganha da subtração de material: o custo por peça não cai com a escala, porque não existe escala.
A máquina que o PEEK exige
A Evonik declara a tecnologia de destino, a extrusão por filamento fundido, e não publica a janela de processo na página do produto. Essa janela vem do PEEK como família, e ela cobra bico, mesa e câmara ao mesmo tempo.
Como referência publicada da nossa linha, o ThermaX PEEK da 3DXTech pede bico de 400 °C a 480 °C, mesa de 140 °C a 180 °C e câmara aquecida de 70 °C a 140 °C. A câmara controla a taxa de resfriamento, e com ela a cristalinidade da peça. Sem câmara, o PEEK sai amorfo, e a peça perde resistência e estabilidade dimensional justamente no ciclo térmico da esterilização.
Comparamos as quatro famílias de alta temperatura material a material em filamento de alta temperatura: PC, PPSU, PEI e PEEK, com a exigência de máquina de cada uma.
Usinar ou imprimir
A usinagem em PEEK existe e funciona, e continua sendo o caminho certo para geometria simples em série. Ela perde nas três situações que definem o dispositivo sob medida: parede fina de geometria orgânica, canal interno que a ferramenta não alcança, e lote de uma unidade que nunca amortiza a programação.
A impressão por filamento resolve as três, e paga um preço: a peça sai anisotrópica, mais fraca na direção de empilhamento das camadas. Em guia cirúrgico e em órtese isso quase sempre cabe, porque o esforço é baixo. Em instrumento que sofre torque, a orientação de construção passa a ser decisão de projeto, e não de operador.
Quem quer medir antes de internalizar o processo pode imprimir a peça de avaliação no nosso serviço de fabricação por deposição fundida, e só depois decidir sobre a máquina.
O tamanho do mercado por trás disso
4
Famílias de aplicação
Nomeadas pela Evonik para o Care M40 3DF
1
Peça por paciente
Sem escala que dilua o custo do molde
152°C
Transição vítrea
Acima dos 134 °C do ciclo mais severo de autoclave
A migração não é um caso isolado de um laboratório. O mercado de impressora para PEEK foi avaliado em 0,88 bilhão de dólares em 2026, com projeção de 2,45 bilhões em 2034, o que representa uma taxa composta de crescimento anual de 11,9%. Fonte: Verified Market Reports.
No conjunto da saúde, a impressão 3D deve sair de 14,15 bilhões de dólares em 2026 para 32,97 bilhões em 2031, a uma taxa composta de 18,43%. Fonte: MarketsandMarkets. O vetor que os dois relatórios apontam é o mesmo: dispositivo específico por paciente, fabricado perto de onde ele é usado.
Mande o arquivo do dispositivo e receba a análise de viabilidade
A engenharia de aplicação devolve a orientação de construção, o perfil de impressão e o grau de PEEK indicado para o seu recorte de uso.
Falar com a engenhariaO que perguntam antes de especificar o grau
O VESTAKEEP Care M40 3DF serve para implante permanente?
Não. O escopo declarado pela Evonik é de contato corporal de até 30 dias, o que cobre dispositivo não implantável. Implante permanente exige um grau implantável da linha, com outro conjunto de ensaios.
Quantos ciclos de autoclave a peça em PEEK suporta?
Levantamentos técnicos de seleção de material para instrumento reutilizável colocam PEEK, PPSU e PEI na faixa de 500 a mais de 1.000 ciclos com degradação mínima, contra cerca de 10 ciclos do policarbonato. O número real na sua peça depende da geometria, do acabamento e do parâmetro de impressão, e se confirma por ensaio no dispositivo final.
Dá para imprimir esse filamento em uma impressora de mesa comum?
Não. O PEEK exige bico acima de 400 °C, mesa acima de 140 °C e câmara aquecida. Sem câmara, a peça sai amorfa e perde resistência e estabilidade dimensional. É um requisito de máquina, e não de perfil de impressão.
A Voxel fornece a ficha técnica do grau com os valores de ensaio?
A ficha do grau se obtém com a equipe técnica do fabricante, e nós intermediamos esse pedido junto com a amostra. Os valores publicados em norma que existem hoje são os do grau implantável da mesma linha de filamento, e eles não constituem especificação do grau Care.
Qual é o diâmetro e a apresentação do filamento?
A linha 3DF da Evonik trabalha em 1,75 mm. No grau implantável, a ficha declara tolerância de 0,02 mm e carretel de 250 g ou 500 g, embalado em saco duplo para facilitar a transferência para área limpa. A apresentação do grau Care se confirma no pedido.
A esterilização por óxido de etileno ou por radiação gama também serve?
A Evonik declara esterilizabilidade muito boa para o Care M40 3DF sem restringir o método na página do produto. A escolha do método é do fabricante do dispositivo, e ela se valida no dispositivo final, junto com a compatibilidade de material e a exigência regulatória da aplicação.
